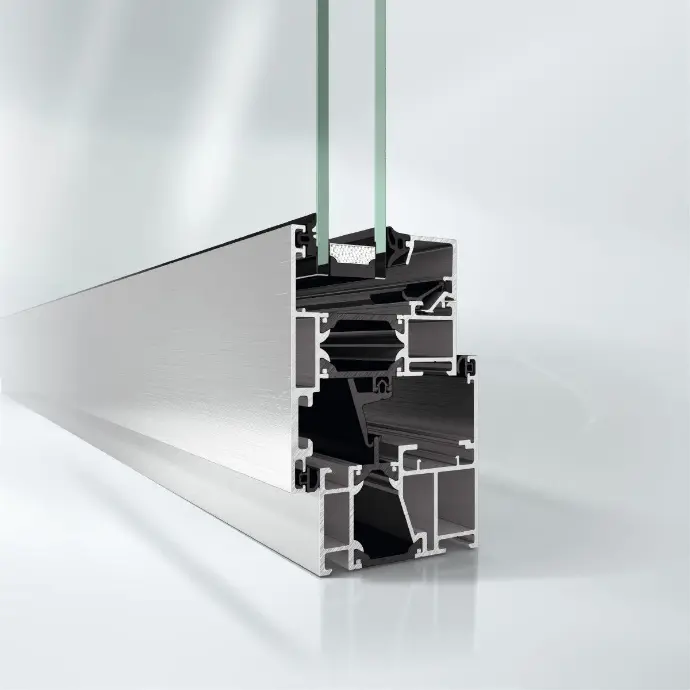

 Raamsysteem AWS 65

Het Schüco AWS 65 aluminium raamsysteem is een veelzijdige keuze door zijn brede assortiment en geschiktheid voor uiteenlopende raamtoepassingen. Vijf verschillende ontwerpvarianten zorgen voor aantrekkelijke esthetische accenten, zowel in nieuwbouw- als renovatieprojecten. Dankzij diverse profielen met slanke aanzichtbreedtes, een hoge mate van transparantie en volledige compatibiliteit met het Schüco ADS deurprogramma, kunnen zelfs complexe ontwerpen moeiteloos worden gerealiseerd.

Down​​load brochure



​

​

​








Veelzijdige Raamsystemen voor Moderne Architectuur

Het thermisch geïsoleerde raamsysteem van het Schüco AWS-systeemplatform biedt veelzijdige oplossingen met een bouwdiepte van 65 mm. Dit systeem benut de functionele, energiezuinige en esthetische voordelen van aluminiumconstructies. Perfect op elkaar afgestemde componenten zorgen voor uitstekende thermische isolatie, slanke aanzichtbreedtes en verschillende beslagopties, van klassiek handmatig tot geïntegreerd elektromechanisch, geschikt voor zowel naar binnen als naar buiten openslaande ramen.

Door de hoge flexibiliteit kan het systeem op diverse manieren worden toegepast, zoals in enkele ramen, raamstroken of als onderdeel van gevelelementen, en het kan gemakkelijk worden gecombineerd met Schüco deursystemen. Architecten hebben de keuze uit een breed scala aan openingsopties, waaronder draaikiep- en draairamen, evenals drempelloze openslaande ramen.

Binnen het systeemplatform is er ook een naar buiten openslaande variant met middenafdichting, die voldoet aan inbraakwerendheidseisen volgens de PAS 24-norm. Het systeem biedt een uitgebreide selectie profielen, waaronder hoekstijlen, symmetrische en asymmetrische statische stijlen, en verschillende vormgevingsvarianten, plus de mogelijkheid tot integratie met Schüco zonwering- en ventilatiesystemen.

Met de Schüco AWS 65 wordt planningsflexibiliteit naar een hoger niveau getild, wat resulteert in aantrekkelijke raamoplossingen voor moderne architectuur.


Planvoordeel Technische specificaties

Planvoordeel

Het Schüco AWS 65 aluminium raamsysteem biedt een veelzijdige oplossing voor internationale bouwvereisten met een basiskaderdiepte van 65 mm.

  • Standaard aluminium raamkozijnsysteem voor internationale eisen met een basale inbouwdiepte van 65 mm.
  • Ruime keuze aan profielen, waaronder het Schüco AWS 65 RL (Residential Line) systeem en vleugelprofielen voor Schüco TipTronic SimplySmart, bijvoorbeeld voor draaikiepramen, zijwaarts draaiende ramen en dubbele vleugels, geschikt voor drempelloze toepassingen zoals terras- en balkondeuren. Daarnaast mogelijk met inzetbuitenframes inclusief adapterafdichting om verschillende glasdiktes te compenseren voor integratie in Schüco stijlen/montantsystemen.
  • In combinatie met het verborgen Schüco AvanTec SimplySmart beslag kan het systeem grote vleugelgewichten dragen en een openingshoek van 180° bereiken.
  • Inbraakwerendheid volgens DIN EN 1627.
  • Kan ook worden ontworpen als naar buiten draaiend raam met een middendichting, als een dubbelvleugelig raam en met inbraakwerendheid volgens de testprocedure PAS 24.

Technische specificaties

  • Minimale aanzichtbreedte: 91 mm
  • Uf-waarde frame (≥): 1,9 W/(m²·K)
  • Maximale glas-/paneeldikte: 55 mm
  • Maximale vleugelbreedte: 1700 mm
  • Maximale vleugelhoogte: 2500 mm
  • Maximale geluidsreductie-index (Rwp): 47 dB(A)
  • Luchtdoorlatendheid: Klasse 4
  • Waterdichtheid: Klasse 9A
  • Inbraakwerendheid: Tot RC3
  • Weerstand tegen windbelasting: Klasse C5 / B5
  • CE-markering: Ja
  • Totale basale inbouwdiepte: 75 mm
  • Breedte vleugelkader: 75 mm
  • Maximaal vleugelgewicht: 250 kg
  • Min.-max. vleugelhoogte: 540...2500 mm
  • Min.-max. vleugelbreedte: 470...1700 mm
  • Aanzichtbreedte buitenkader: 51 mm
  • Aanzichtbreedte vleugelkader: 40 mm
  • Maximale aanzichtbreedte stijl: 250 mm
  • Min.-max. aanzichtbreedte stijl: 76...250 mm
  • Maximale aanzichtbreedte middenstijl: 163 mm
  • Min.-max. aanzichtbreedte middenstijl: 148...163 mm
  • Min.-max. glas-/paneeldikte: 11...55 mm
  • Drempelloos (≤ 20 mm): Ja
  • Toepassingsgebied: Externe toepassingen, Residentiële projecten, Commerciële projecten
  • Scheursterkte: Ja
  • Verborgen beslagsysteem: Ja
  • Oppervlakteafwerkingen: Poedercoating, Geanodiseerd, Verf
  • Glascompositie: Driedubbele beglazing
  • Bovenlicht: Ja
  • Bedieningskrachten: Klasse 1
  • Drempelloze bediening volgens DIN 18040: Ja
  • TipTronic-functionaliteit: Ja
  • TipTronic, naar buiten draaiend: Projecterend bovenhangend
  • TipTronic, naar binnen draaiend: Draaikiep, Zijwaarts draaiend, Onderhangend, Bovenlicht
  • Manueel, naar buiten draaiend: Zijwaarts draaiend, Dubbelvleugelig zijwaarts draaiend, Projecterend bovenhangend, Projecterend zijwaarts draaiend, Horizontaal pivot, Verticaal pivot
  • Manueel, naar binnen draaiend: Draaikiep, Zijwaarts draaiend, Onderhangend, Dubbelvleugelig draaikiep, Dubbelvleugelig zijwaarts draaiend, Kantel-schuif, Bovenlicht, Horizontaal pivot, Verticaal pivot, Kantel-voor-draaien
  • Openingshoek: 180°
  • Mechanische sterkte: Klasse 4
  • Duurzaamheidsproef: Klasse 3
  • Corrosiebeschermingsklasse voor beslag: Klasse 5
  • Ug-waarde glas (≤): 0,5 W/(m²·K)
  • Afdichtingsniveaus: 3
  • Geïntegreerde zonwering: Ja
  • Veiligheidsglas: Ja
  • Geschikt voor veiligheidsbarrières: Ja
  • Certificaten: cradle2cradle SILVER
  • Kleuronafhankelijk: Ja
